Криоадсорбционная откачка осуществляется адсорбцией газов на охлаждаемых адсорбентах. Равновесное давление откачиваемых газов определяется изотермами адсорбции см. (2.17)… (2.19), устанавливающими связь между количеством поглощенного газа и давлением при постоянной температуре. Количество адсорбированного газа должно составлять значительную часть газа в объеме вакуумной системы, что обычно наблюдается при температурах адсорбирующих поверхностей ниже температуры кипения газа при атмосферном давлении.

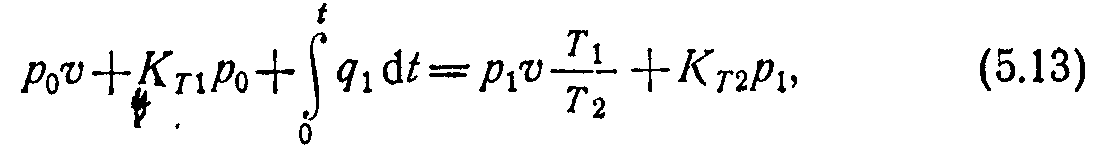

Уравнение материального баланса криоадсорбционной откачки неподвижным адсорбентом можно записать в виде равенства количества газа в адсорбционной и газовой фазах до и после процесса откачки:

где ро и pi — начальное и конечное давления; v= V_K/V_a — объемная нагрузка насоса; У_к — объем откачиваемой камеры; V_a — объем адсорбента в насосе; (fa — суммарная производительность газовыде-ления и натекания на единицу объема адсорбента, Т и Т₂— начальная и конечная температура адсорбента в насосе, Т₂<Л; Кт и и Кт2 — коэффициенты адсорбируемости газа при температурах Л и Т₂.

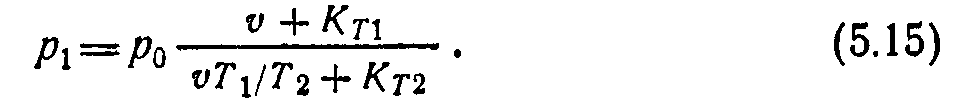

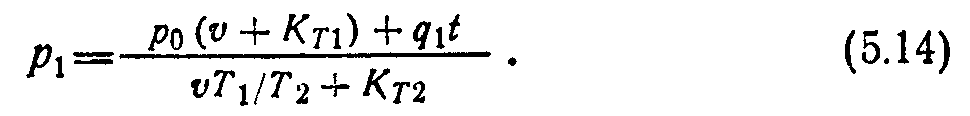

Если <71 = const, тогда

Если

тогда

Для обычных вакуумных систем (У_к = 50л; У_л^в1л) v «50. При откачке азота от атмосферного давления активным углем СКТ-2 при 7’1 = 293 К, Kz93⁼ Ю² и при Т₂*=П К, К=10⁸ (табл. 5.1) получим, согласно (5.15), pi = l,5-10^-1 Па. Таким образом, давление снижается почти в 10⁶ раз.

Характеристики адсорбентов при поглощении азота

Адсорбент	К_т		Н. м’/с		а, м²/с		Примечание
Адсорбент	77 К	298 К	77 К	298 К	298 К	77 К	Примечание
Активный уголь СКТ-2	10⁸	10²	ю-¹¹	10-®	10“⁸	10~⁸	р=10-‘… … 10~⁵ Па
Цеолит СаА-4В	10»	10³	Ю-1°	10-8	10~⁸	ю-⁸
Силикагель, КСМ-6	10⁷	10²	ю-¹¹	10-⁹	10~⁷	ю-⁷
Алюмосиликатный катализатор АС	ю⁷	10²	ю-¹¹	10-⁹	ю-⁷	10-⁷

Если к откачиваемому объекту параллельно подключено п адсорбционных насосов, для каждого из которых и для всех вместе выполняются условия, указанные для уравнения (5.16), то многоступенчатая (п — число ступеней) откачка, при которой последовательно запускается и после достижения предельного давления перекрывается клапаном каждый из насосов, обеспечить конечное давление р_п = Ро(у1Кт2)^п.

Для п = 2, и = 50 и ро=1О⁵ Па при откачке азота К₇7=10⁸ получим для р_п значение 2,5-10~⁸ Па.

При температуре жидкого азота значительно худшие результаты можно получить при откачке гелия, неона и водорода. Коэффициенты адсорбируемости этих газов при температуре жидкого азота (77 К), представленные в табл. 5.2, значительно меньше, чем для азота. При одноступенчатой откачке не удается достичь заметного снижения давления. При откачке атмосферного воздуха, парциальное давление гелия, неона и водорода в котором происходит обогащение остаточных газов плохо адсорбируемыми компонентами, которые ограничивают возможность сижения предельного давления насоса. Для эффективной адсорбционной откачки всех газов, входящих в состав атмосферного воздуха, требуются температуры ~30…20 К.

Быстрота адсорбционной откачки определяется процессом нестационарной диффузии газа в пористой структуре адсорбента. Диффузия идет как в газовой фазе, так и по поверхности пор. При

Подбирая температуру десорбции, можно обеспечить, чтобы Кп<С»<Кт2, тогда

Коэффициенты адсорбируемости различных газов на активном угле при температуре жидкого азота

Коэффициент	Не	Ne	Н₂	n₂	Примечание
К??, (м³-Па)/м³-Па	2	20	1600	10⁸	Р=1О-¹… ю-^{4 5 * *} Па

низких температурах в микропорах определяющей становится поверхностная диффузия. Уравнение этого процесса можно записать в следующем виде:

При граничных условиях а(х, О)=а_о-, а(х, оо)=а_х

где а — количество адсорбированного газа в единице объема адсорбента; х — текущая координата по сечению адсорбционного слоя; R— характерный размер адсорбента; Н — коэффициент диффузии; К — коэффициент формы адсорбента, для неограниченной пластины Ki = 0, для неограниченного цилиндра /<1 = 1, для шара /(i = 2; /<₂= V/(FR) — коэффициент формы (F и V — поверхность и объем адсорбента); для неограниченной пластины /<₂=1, для неограниченного цилиндра /<2=0,64, для шара /<2=0,64.

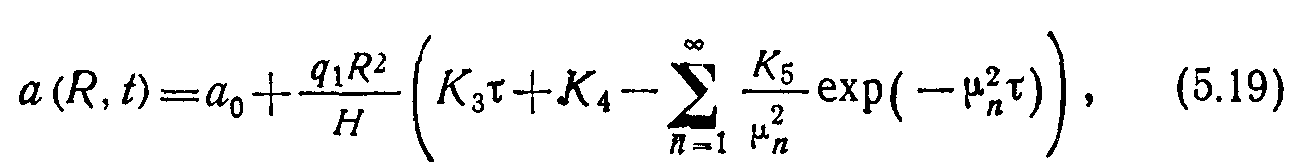

Решение уравнения (5.17) при граничных условиях (5.18) можно представить в виде

Для неограниченной пластины при т^0,42, неограниченного цилиндра при т^0,27 и шара при т>0,19

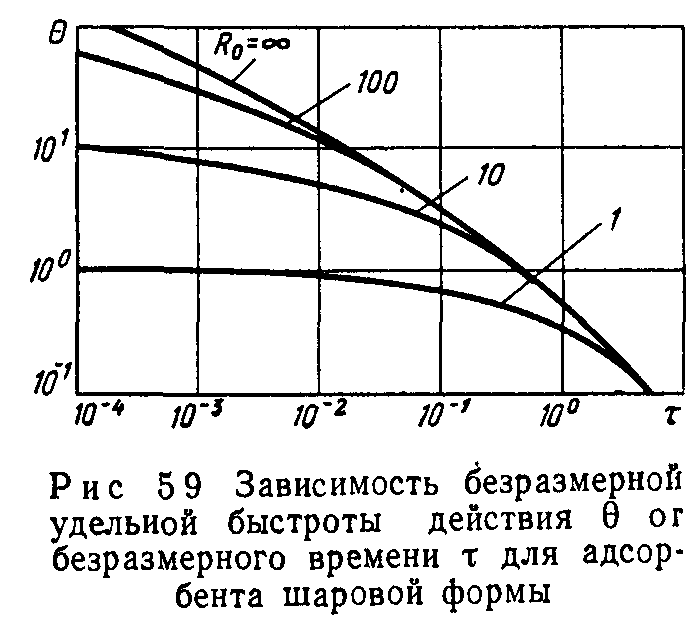

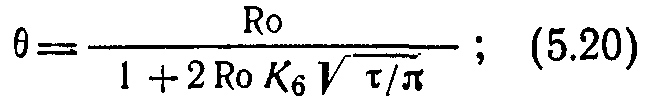

Рассчитанные по уравнениям (5.20) зависимости безразмерной удельной быстроты действия криоадсорбционного насоса от безразмерного времени для адсорбента в форме шара приведены на рис. 5.9.

Для насоса с 1 л насыпного объема адсорбента, выполненного в форме пластины толщиной 2/? = 3 мм, при коэффициенте нестационарной диффузии 1,4- 10~^п м³/с и коэффициенте адсорбируемости 5,3 • 10⁶ при начальном равновесном давлении 10~⁴ Па удельная быстрота откачки при <?i = 4,23-10^-6 м³-Па/(с-м³) составит 0,01 л/(с-см²) и будет сохранять свое значение 10⁴ с. Быстрота откачки зависит от величины потока газа. При -увеличении потока на два порядка во столько же раз увеличится быстрота откачки и достигнет в данном примере 1 л/(с-см²). Однако она не будет постоянной и практически сразу начнется ее уменьшение.

Удельная быстрота адсорбционной откачки в 5… 10 раз меньше, чем конденсационной, и имеет более сильную зависимость от количества поглощенного газа.

Непрерывная регенерация части адсорбента во время работы насоса реализуется в адсорбционных насосах непрерывного действия, обеспечивающих постоянную быстроту действия независимо от продолжительности работы насоса.

Количество поглощаемого и десорбированного газов в неравновесном состоянии определяется решением нестационарного уравнения диффузии (5.17) при начальных и граничных условиях: а(0, л’)=а₀; а(^, R)=a_R; da(t, 0)/дх—0. При адсорбции а_я=а_т, при десорбции a_R=a₀

Для неограниченной пластины при т<0,42, неограниченного цилиндра при т<0,27 и шара при т<0,19

что для угля СКТ-2Б при Кт— Ю², Кт2=Ю⁷ дает величину рпр = 10-⁵ р₂.

Характерная зависимость S_H=f(vn) для насосов непрерывного действия представлена на рис. 5.10.

В первом режиме при малых скоростях транспортирования v=l до тех пор, пока т_а^0,4, что соответствует

где /_а — длина камеры адсорбции; R&— радиус частицы адсорбента. Быстрота откачки S_H=S_max в этом режиме пропорциональна о_л.

Во втором режиме при средних скоростях транспортирования адсорбент не успевает насыщаться откачиваемым газом, v<l и быстрота действия насоса пропорциональна

Третий режим работы насоса при больших скоростях транспортирования начинается со скорости, определяемой коэффициентом температуропроводности адсорбента а и безразмерным временем охлаждения F_o=O,8:

Решение уравнения (5.17) при указанных граничных условиях можно представить в следующем виде:

При малых x=DtR²<.2’ 10~² степень заполнения адсорбента

Быстрота непрерывной адсорбционной откачки

где 5_тах = 1’л^’Кт2—максимальная быстрота откачки; о_л— скорость транспортирования адсорбента; F—площадь поперечного сечения адсорбционного слоя. Для ц_л=0,1 см/с, F=1 см², Кт_г= Ю⁷ получим 5тах⁼⁼ Ю² л/с.

Так как предельное давление р_Пр = Р1 при S_H=0, из уравнения (5.21) запишем

где /ох — длина камеры охлаждения; Ren — характерный размер слоя. При скоростях транспортирования, больших ц_л2, адсорбент не успевает охлаждаться и быстрота откачки насоса резко падает. Таким образом, ц_Л2 является оптимальной скоростью транспортирования адсорбента в насосе, обеспечивающей получение максимальной быстроты откачки насоса.
