Оже-спектрометр

Если на атом воздействует излучение, энергия которого достаточна для ионизации одной из его внутренних электронных оболочек, то образовавшееся при этом вакантное место может быть заполнено электроном с меньшей энергией связи из другой оболочки. Энергия, освобождающаяся при указанном переходе, может превысить энергию связи электрона в одной из внешних оболочек атома, что сопровождается эмиссией электрона. Так, если образовавшаяся в результате внешнего воздействия вакансия на К-уровне заполняется электронами с Л4-уровнями, а выделяющаяся энергия передается электрону с A-уровня, то этот процесс называют KMN-0 ж е — п е р ех о д о м. Кинетическая энергия электрона, эмиттированного в результате этого перехода, определяется выражением E_KMn=E_k—Е_м—E_N, где Е_к, Е_м — энергия связи электронов на К- и Al-оболочках атома; E_N — энергия связи на уровне N в атоме с однократно ионизированным уровнем М.

Абсолютное значение энергии эмиттируемых электронов в зависимости от атомного номера элемента и типа перехода может изменяться от 20 до 3000 эВ.

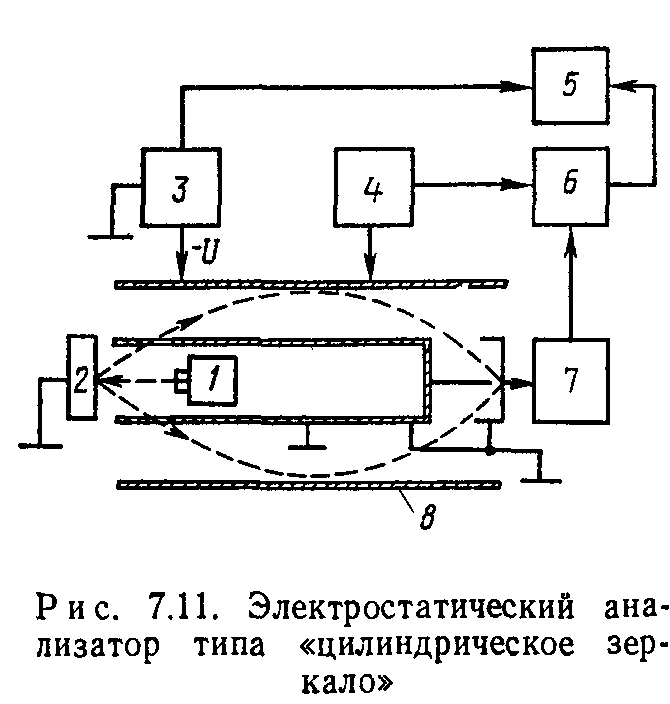

Структурная схема Оже-спектрометра типа «цилиндрическое ьеркало» представлена на рис. 7.11. Первичный пучок электронов из блока 1 попадает на мишень 2. Вторичные электроны через Щели во внутреннем цилиндре попадают на вход электронного умножителя 7. Энергия электронов, проходящих через щели анализатора, зависит от напряжения U, подаваемого от источника 3 на внешний цилиндр 8. Это напряжение и используется для развертки энергетического спектра электронов, записываемого на двухкоординатном самописце 5. Генератор синусоидальных напряжений 4 и усилитель с синхронным детектором 6 позволяют дифференцировать и фильтровать от помех выходной сигнал. На рис. 7.12 показан спектр образца из нержавеющей стали, полученный на таком анализаторе. По оси абсцисс отложена Е— энергия эмиттируемых электронов, а по оси ординат — их относительная интенсивность.
