Расчет газовых нагрузок
Нестационарное газовыделение из конструкционных материалов состоит из следующих независимых компонентов: десорбционного и диффузионного газовыделения, газопроницаемости, натекания.
Десорбционное газовыделение связано с десорбцией газов и паров с внутрикамерных деталей, стенок камеры, трубопроводов и арматуры. Особенно нежелательными являются пары воды и масел, адсорбируемые на внутренних поверхностей вакуумной камеры. Вода конденсируется на стенках во время напуска атмосферного воздуха при загрузке обрабатываемых изделий, источником паров масел могут являться вакуумные насосы.
где Т1 = У/5Эф; V — объем откачиваемого объекта; 5Эф — эффективная быстрота откачки объекта; Т2=Етр/(7; Утр и U — объем и проводимость трубопровода.
В связи с тем что 3Эф всегда меньше U, условие (10.1) с запасом будет выполняться, если
Математически условие существования квазистационарного режима может быть записано через соотношение временных постоянных:

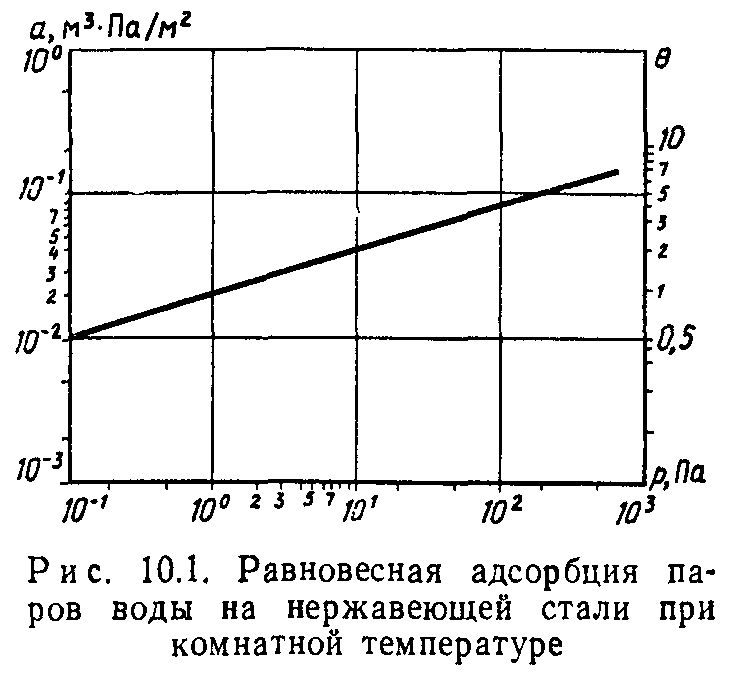

Изотерма адсорбции паров воды на нержавеющей стали, полученная экспериментально, представлена на рис. 10.1. Количество адсорбированных паров воды при давлениях 665… 0,665 Па находится в пределах 0,152… 0,013 м3-Па/м2. На этом же рисунке по оси ординат показано количество мономолекулярных слоев воды на поверхности стали, полученное из выражения
где 2,45-1020 — количество молекул газа в 1 м3 при давлении
1 Па и температуре 298 К; ai=4,9-1018 1/м2 — количество молекул воды, необходимое для образования одного монослоя на поверхности 1 м2.
Для аналитического описания изотермы адсорбции паров воды можно воспользоваться уравнением Фрейндлиха, записанном в виде
где К=0,0185 и п=2,9—константы, зависящие от природы адсорбента, адсорбируемого газа и температуры поверхности вакуумной камеры; р — давление паров воды в камере, Па.
Конструктивным способом уменьшения десорбционного газовы-деления паров воды является использование шлюзовых загрузочных устройств, благодаря которым изделие попадает в вакуумную камеру без нарушения вакуума.
Диффузионное газовыделение сопровождается поглощением или выделением газа с поверхности деталей, расположенных внутри вакуумной камеры. Ограничим рассмотрение случаев, когда массообмен происходит только в поверхностном слое, толщина которого значительно меньше общей толщины деталей. При этом деталь можно рассматривать как полубесконеч-ное тело. Длина детали должна быть существенно больше ее толщины, что позволяет считать задачу одномерной.
Предположим, что начальная концентрация газа в детали постоянна и равна «о- Давление газа над поверхностью детали также будем считать постоянным, а равновесную концентрацию газа
в детали, соответствующую этому давлению, обозначим через sm. Независимость So и sm от времени соответствует граничным условиям первого рода.
На практике такая задача часто встречается, когда обезгажи-вание деталей происходит при постоянных температуре и давлении, а коэффициент диффузии достаточно мал: D<0,lh2/tmax, ГДе h — половина толщины детали; £тах — максимальная длительность процесса массообмена.
Математически данную задачу можно записать в следующем виде:

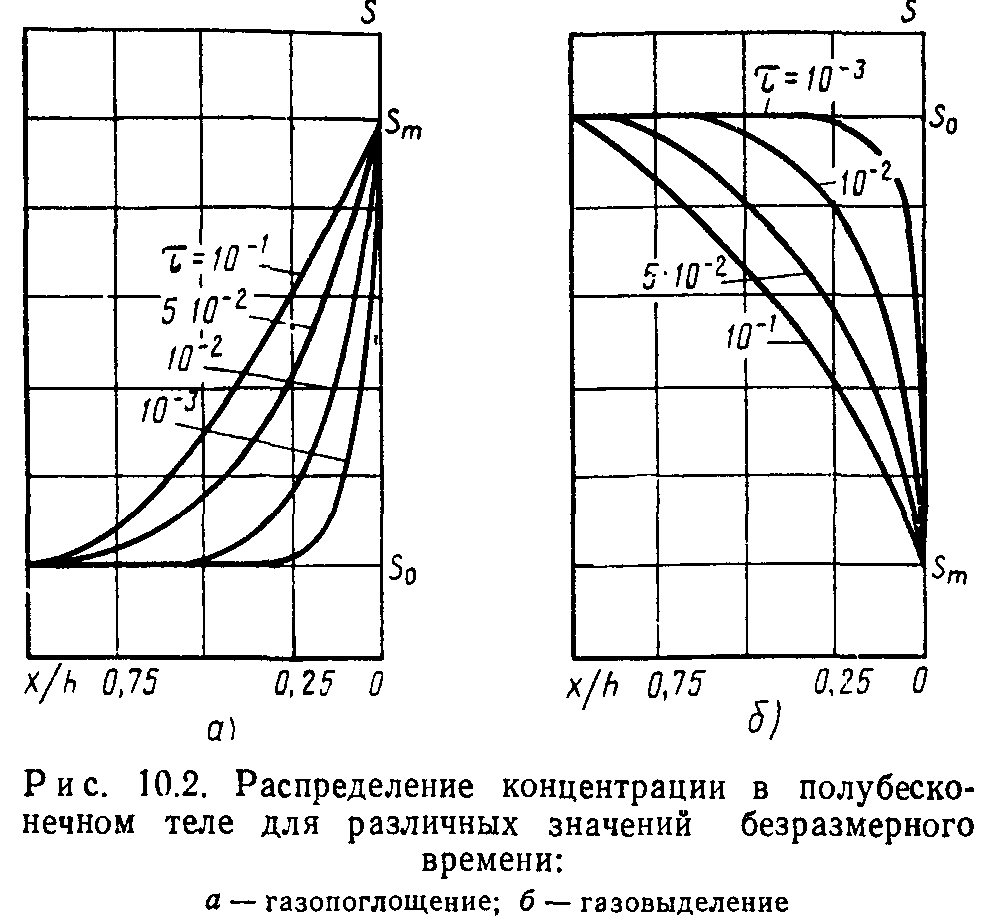

Результаты расчетов по формуле (10.5) для различных отношений x/h при поглощении газа, когда sm>So, показаны на рис. 10.2, а, а при выделении газа, когда So>Sm,— на рис. 10.2, б.
Так как удельный газовый поток через единицу поверхности, обращенную в вакуум,
Решение (10.4) при указанных граничных условиях можно представить в виде функции безразмерного времени x—Dtlh2-.
то удельное количество газа, участвующего в массообмене,
При этом средняя концентрация газа в теле
а степень массообмена, т. е. отношение количества газа, участвующего в массообмене, к полному количеству газа, находящемуся в твердом теле до начала массообмена,
Степень массообмена определяет абсолютную степень обезга-женности или газонасыщенности тела и может являться расчетным критерием для выбора типового технологического процесса обработки деталей в вакууме.
Критерием для выбора времени технологического процесса, связанного с выделением или поглощением газа, может служить эффективность массообмена
которая представляет собой отношение достигнутой степени массообмена к максимально возможной при данных условиях.

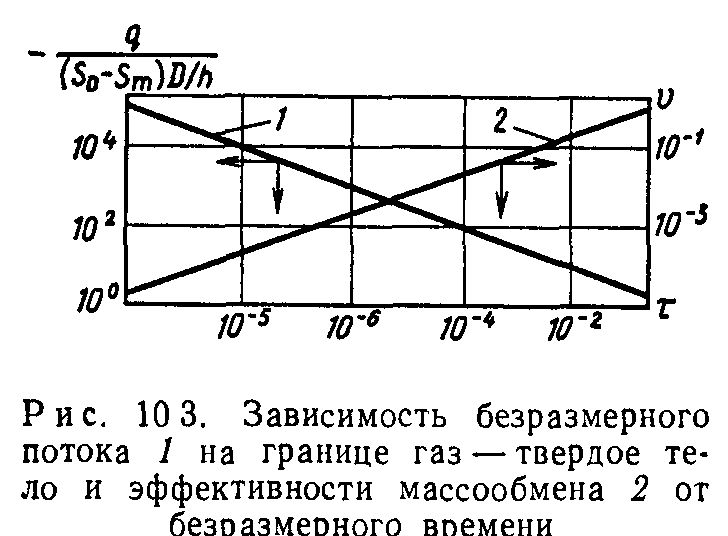

На рис. 10.3 показаны графики зависимости удельного безразмерного потока 1 и эффективности массообмена 2 от безразмерного времени т.
Пользоваться приведенными формулами можно для твердых гел любой формы при т^О, 1, откуда следует приведенное ограничение по коэффициенту диффузии. При этом тело еще может счи-гаться бесконечным в направлении оси х. Максимальная эффек-гивность массообмена, которая может быть достигнута при условии т^О, 1, составляет 36%.
В тех случаях, когда требуется получить большие степени мас-:ообмена или т>0,1, необходимо учитывать форму деталей, из которых выделяется или поглощается газ. Для этого нужно искать решение задачи (10.4) при новых граничных условиях. Для деталей типовой формы — шара, пластины, цилиндра — такие решения имеются в специальной литературе.
Диффузионное газовыделе-ние сильно зависит от рода материала и его предварительной обработки. Конструктивным способом борьбы с диффузионным газовыделением является выбор материалов, предварительно прошедших обезгажи-вание при высокой температуре (более 1000°С) в печах вакуумного или водородного отжига. Для материалов, не допускающих высокотемпературной обработки, используется их охлаждение в процессе работы.
Рассмотренный случай газовыделения или газопоглощения относится к деталям, расположенным внутри вакуумной камеры. Для стенок вакуумной камеры кроме нестационарного диффузионного газовыделения из объема материала наблюдается газопроницаемость— дополнительный поток, являющийся следствием разности давлений газа в объемах, разделяемых перегородкой.
Решение задачи можно записать в функции безразмерного времени x~Dt2lh2:
Тогда скорость газопроницаемости в момент времени г
Общее количество газа, проникшего в вакуумную камеру за время t,

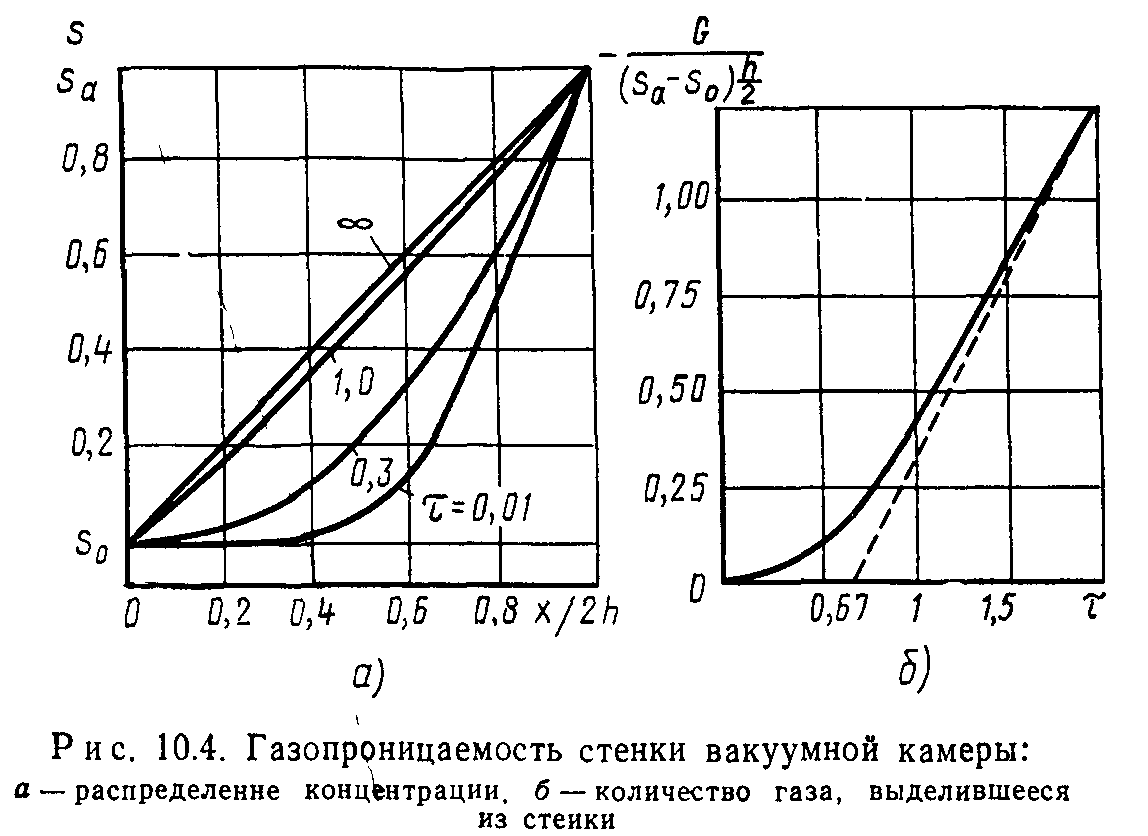

На рис. 10.4, а показано распределение концентрации газа в стенке вакуумной камеры, а на рис. 10.4, б — количество газа, выделившееся из стенки в вакуумную камеру за время т.
При т>0,67 уравнение (10.13) можно упростить:
Это упрощенное уравнение позволяет рассчитать количество газа, выделившегося в вакуумную камеру:
Результаты расчетов по уравнению (10.16) показаны пунктиром на рис. 10.4, б. При т=С0,67 газопроницаемость считается равной нулю, а время задержки
где UT — проводимость течи; pi и р2— давления снаружи и внутри вакуумной камеры.
Снижение давления в камере увеличивает поток натекания. Проводимость течи может уменьшаться по мере снижения давления при существовании в ней различных режимов течения газа.
Условный диаметр течи для цилиндрического капилляра длиной I, равной толщине стенки при молекулярном режиме течения, можно определить по формуле
Режим натекания определяют по критерию Кнудсена для среднего давления в капилляре (pi + p2)/2. В том случае, когда гипотеза о существовании молекулярного режима течения не выполняется, й?ут можно пересчитать по формулам для молекулярно-вязкостного и вязкостного режимов (см. табл. 3.7).
