Прямая плоская решетка профилей
Прямая плоская решетка профилей

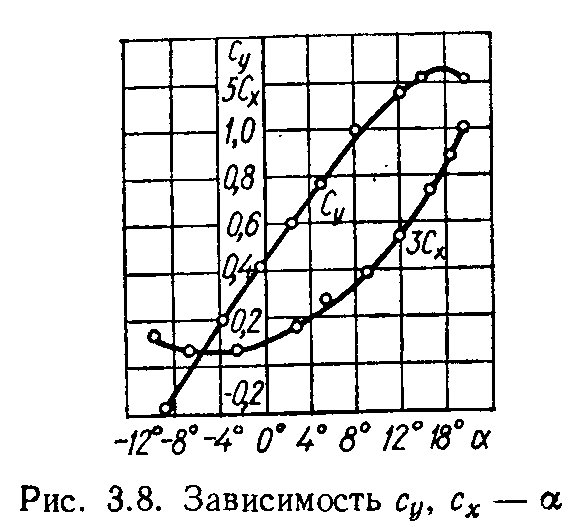

Результаты, полученные для одиночной лопасти, нельзя переносить на лопасти такого же профиля рабочего колеса ввиду их взаимного влияния друг на друга, которое изменяет характер распределения скоростей в потоке и значение коэффициентов. Для упрощения задачи исследования обтекания лопастной системы насоса используют прямую плоскую решетку профилей, предложенную Н. Е. Жуковским при выводе теоремы о силе гидродинамического давления [5].
Принимая во внимание цилиндричность течения, под плоской решеткой будем понимать развертку на плоскости следов (отпечатков), полученных в результате рассечения рабочего колеса двумя бесконечно близкими (рис. 3.9) соосными цилиндрами. Обтекание лопастной системы насоса сводят к обтеканию такой прямой плоской решетки. Последняя характеризуется следующими параметрами: t — шагом, I — хордой профиля, |3 — углом установки профиля в решетке (углом, образованным хордой профиля с осью решетки) и кривизной, При проектировании лопастей по формулам (3.5) и (3.6) находят параметры решеток, начиная от корневого (у втулки) и кончая периферийным сечением.
называется качеством профиля.
