Растворимость газов в твердых телах
Концентрация газов, растворенных в твердом теле, зависит от его температуры, давления и типа кристаллической решетки. В металлах, для которых характерна гомополяр-ная металлическая связь между электроположительными атомами, зависимость растворимости от давления и температуры имеет следующий вид:

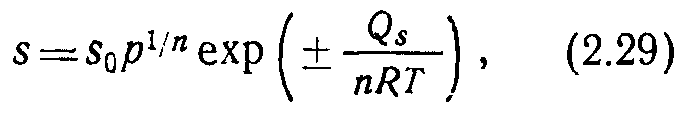

где п — число атомов в молекуле газа; Qs — энергия активации при растворении; s0 — постоянный коэффициент.
Знак «+» в формуле (2.29) характерен для газов, образующих с металлом химическое соединение, а знак «—» — для газов, образующих истинные растворы. Растворимость газов, образующих истинные растворы, с повышением температуры возрастает (Н2 в Си, Fe и Ni), а образующих • химические соединения — уменьшается (Н2 в Ti). Растворимость s, показанная на рис. 2.12, рассчитывается как отношение числа атомов водорода к числу атомов металла. Отметим также, что растворимость водорода в Ti значительно больше, чем в Ni, Fe и Си.
Зависимость растворимости газов в металлах от давления представляет собой степенную функцию с показателем степени 1/п. Это связано с тем, что газы растворяются в металлах в атомарном состоянии и перед растворением происходит диссоциация молекул на атомы. Например, для кислорода п—2, а реакция диссоциации имеет вид О2+±0Ц-0.
По закону действующих масс, константа равновесия такой реакции К.с=Ро2/ра2′, Ро и рог—давления атомарного и молекулярного кислорода.
Очевидно, что
Растворимость газов в металлах пропорциональна давлению диссоциированного газа. Для двухатомных молекул это равносильно пропорциональности корню квадратному из давления газа над поверхностью металла.
В неметаллах, атомы кристаллической решетки которых связаны между собой ионной или ковалентной связью, растворение газов происходит в молекулярном состоянии. Образуются истинные растворы, и зависимость растворимости газов от температу-

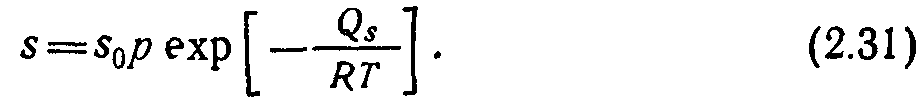

пы и давления имеет вид
Значения постоянных so и Qs, характеризующих растворимость основных газов в металлах и неметаллах, и значения растворимости $ приведены в табл. 2.8.
Таблица 2.8
Растворимость газов в твердых телах
Абсорбент |
Диапазон температур, °C |
м3 Па — _ 1/п Па 7 «кг |
Qj-10-’ Дж/кмоль |
Водород |
|||
a—Fe |
300… 900 |
0,17 |
—55,7 |
у—Fe |
900… 1400 |
0,20 |
—50,6 |
0—Fe |
1400… 1540 |
3,25 |
— 12,9 |
Ni |
200… 1400 |
0,10 |
—24,7 |
Нержавеющая сталь |
|||
(18% Cr, 8% Ni) |
400.. 600 |
0,06 |
—19,7 |
Си |
400… 1000 |
0,18 |
—76,7 |
Mo |
420… 1095 |
0,03 |
—58,7 |
Al |
25… 690 |
Практически не растворяется |
|
Pt |
400… 1300 |
0,60 |
—145 |
Ag |
400… 900 |
0,02 |
—49,9 |
Pd |
300… 1200 |
0,15 |
—9,63 |
Азот |
|||
Си, Ag |
20… 400 |
Не растворяется |
|
Mo |
936… 2400 |
1,92 |
—161 |
W |
1200… 2400 |
1,09 |
—312 |
Кислород |
|||
Fe |
800… 1000 |
0,20 |
—17,5 |
Си |
600… 1050 |
0,24 |
—33,5 |
Абсорбционный процесс растворения газов в твердых телах осуществляется за счет диффузии молекул газа в кристаллическую решетку или по границам зерен. Диффузионный поток пропорционален градиенту концентрации. Так как для стационарного газового потока через стенку толщиной 2/г градиент концентрации ds/dx=(si—Sz)/(2h), то
где q — число молекул, проходящих в единицу времени через единицу площади поперечного сечения в направлении оси х; D — коэффициент диффузии; $i и S2 — концентрации газа на границах стенки.
Коэффициенты, характеризующие диффузию газов в металле
Коэффициенты |
н2 |
||||
a-Fe |
сталь X18HQT |
Ni |
11 |
Мо |
|
£>0′ Ю7 М2/с |
1,5 |
1,1 |
2,04 |
11,0 |
0,73 |
Qd • 106 Дж/кмоль |
14,7 |
49,4 |
72,9 |
153 |
174 |
Продолжение табл. 2.9
Коэффициенты |
О2 |
n2 |
Со |
с |
||
y-Fe |
Ni |
Fe |
a-Fe |
Ni |
Ni |
|
£>о-107 М2/с |
3,9-10-’ |
1,9-10“2 |
110 |
130 |
5,4 |
120 |
Qd — 10s Дж/кмоль |
83,8 |
679 |
28,5 |
163 |
197 |
272 |
Подставляя в (2.32) выражение для D и s из (2.29), получим выражение для газопроницаемости металлов

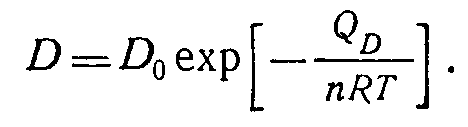

При повышении температуры коэффициент D сильно возрастает:
Здесь Qd — энергия активации при диффузии; п — число атомов в молекуле газа для металлов, для неметаллов n=l; Do — коэффициент пропорциональности, не зависящий от температуры.
Значения Do и QD при диффузии газов в конструкционных материалах, приведенные в табл. 2.9, нужно рассматривать как приближенные в связи с тем, что на них влияют внутренние напряжения в материале. В тех случаях, когда диффузия происходит в основном по границам зерен и дефектам упаковки, необходимо дополнительно учитывать характер механической обработки, размеры и ориентацию кристаллов.
Таблица 2.9
где Ko=DoSo — константа проницаемости.
Если градиент концентрации изменяется во времени, то в единице объема твердого тела происходит изменение концентрации
вещества, описываемое дифференциальным уравнением нестационарной диффузии
